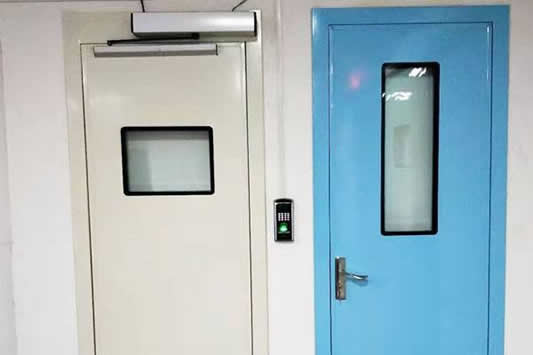

目前，醫院放療科加速器房的鉛門多重達數噸，如何保證其光滑運行是一大難題。 現在大都采用滑軌式推拉門，但這種門占地面積大，軌道的地溝需要履帶覆蓋，因此增加了故障的機會。也有部分采用向里的平開式鉛門，平開式鉛門則由于門軸承受的力量過大而限制了其尺寸，只能做的面積小一些，當門道120cm寬時，鉛門需要160cm寬，這樣才能保證鉛門周邊20cm的遮蓋緣以防止射線露出；但120cm的門道寬度，機器維修時大件進出不方便，160cm寬的鉛門重量也超過3噸，時間一長門軸容易變形，鉛門的底邊與地面摩擦，導致卡門(鉛門打不開)，況且平開門一般是向房間里開，開門的動力系統包括電機和動力傳輸系統都在門里，一旦出現卡門則將病人困在機房里，工作人員在外面難以施救。

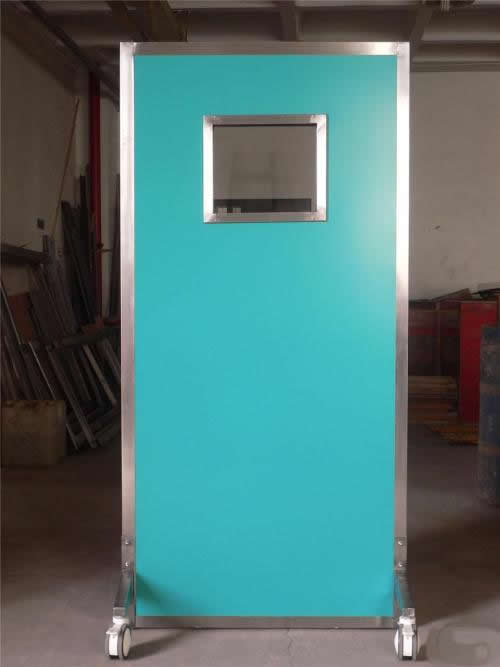

實用新型內容為了克服鉛門軸變形帶來的問題，本實用新型提供一種邊框帶有滑輪的平開鉛門，配合滑輪移動的軌跡下方的地面下埋置一段弧形鋼軌，鋼軌表面的高度正好位于地面水平，這樣就可以保證鉛門光滑運行，減少阻力，同時減少門軸受到的拉力，防止門軸變形引起卡門。本實用新型解決其技術問題所采用的技術方案是在鉛門的游離緣增加一個鋼性邊框，邊框下方安裝一個承重滑輪，滑輪的軌跡地面下方埋置一段弧形鋼軌。鉛門游離緣邊框的鋼筋和鉛門內的承重鋼筋焊接，傳導重力。承重滑輪運動方向是底邊框弧形運動的切線方向。這樣就不會影響人員和車輛的進出，在門運動時就更加光滑，門的重量由門軸和滑輪共同承擔，減少了門軸的側向受力，門軸就不容易變形。一般加速器迷路約200cm寬， 因此可以將鉛門做成190cm寬也能順利開啟。190cm的鉛門減去15cm的邊框，每邊再減去 20cm與墻壁重疊的部分，則門道的寬度還可以保證在145cm，這樣寬的門道可以保證一般維修時大件的通過。
本實用新型的有益效果是
1、增加一個滑輪，減少了門軸的側向受力，門軸就不容易變形；
2、門軸受力減少和開啟阻力減少可以允許門的面積做得更大，寬度可以由一般的 160cm米左右增大到190cm左右；門道寬度增加有利于維修時大件的進出；
3、平開滑輪式鉛門開啟時更加光滑，動力系統不容易發生故障；
4、突發停電時，平開滑輪式鉛門因阻力減小，人工開啟也可以實施。
|
